ファミコンディスクシステム HVC-022

ついにディスクシステムを買った。

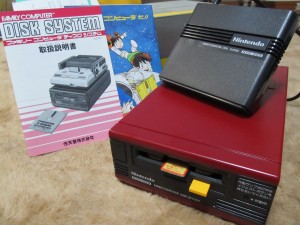

IMG_2421



箱取説つき。本体はすごくきれいな状態だ。



ファミコンはディスクシステムに乗っかっている状態が一番かっこいいと思うのだが、いかがなものだろう。

IMG_2426





本体の電源基盤のバージョンは05だった。



ディスクドライブの電源基盤で判別するのだが、その電源基盤というのは

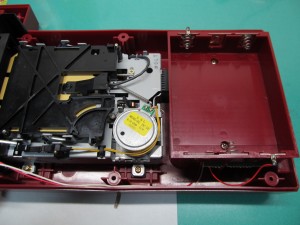

下の写真のように、本体を開いて、さらに電池ボックスを外したところにある。

IMG_2435

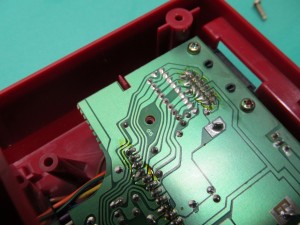

中央あたりに05と書かれている。01-03まではプロテクトなしで、04以降の基盤にはプロテクトがかかっている。

IMG_2436

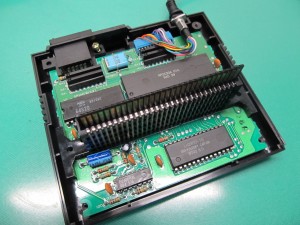

RAMアダプタの中身はこんな感じ。

IMG_2430





ところでACアダプタなのだが、純正のアダプタは9V 400mAらしい。ファミコン用は10Vなのでだめだとかいう話も見るが、どうせレギュレーターで5Vに落としてるのだから1Vくらい違っても問題なかろう。実際動くし。

心配な人は9Vのアダプターを見つけてくればいいかと。センターマイナスです。

近くにあったアダプタのなかではPCエンジン用がぴったりでした。





ファミコンの縦縞対策 第二弾

先日トランジスタのベースをPPUに直づけする縦縞対策を行ったが、追加対策を行ったのでまとめ。参考までにこのファミコンの基板はHVC-CPU-GPM-02。

(今回の改造を行う前にこちらの改造を行うことを推奨いたします。)



さて、今回はパスコンを設置した。

場所は画像を見てもらった方が早いと思う。

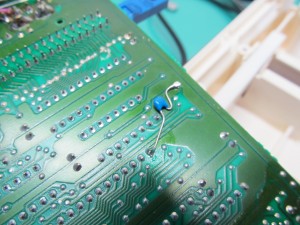

IMG_2412



ここに2uFの積セラコンデンサを設置した。

1uFでも試してみたが、2uF設置した方がよりよい効果が得られた。

なお、画像下がファミコン前方である。



驚くことにたったこれだけで縦縞が劇的に減った。

ついでにこんなところにも220uFの電解コンデンサを設置してみたが、変化があったのかさっぱりわからない。こちらはいらない様子。VCC+5VからGND。

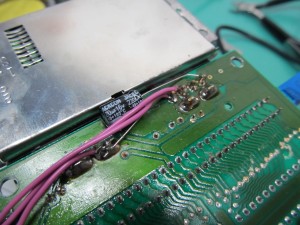

IMG_2413

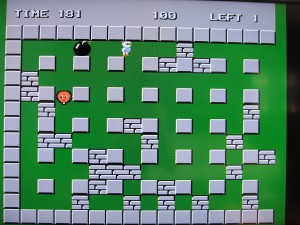

もうテレビにつないでも縦縞があるのかないのかわからない。

IMG_2416



ファミコンコンポジット出力改造の縦縞対策



以前コンポジット出力改造をしたファミコンだが、縦縞を低減する方法を試してみた。

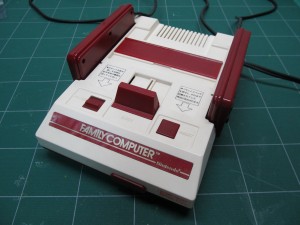

対策を施す本体はこれ。

IMG_2404



後期基板HVC-CPU-GPM-02。簡易AV化状態だ。

参考までにPPUはRP2C02G-0、CPUはRP2A03G。



IMG_2406



このトランジスタをいじる。

ちなみに右から

エミッタ-コレクタ-ベース。

データシートはここにある。



まず思い切ってトランジスタを外してしまう。

外したのがこれ。

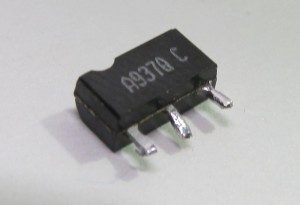

IMG_2411



PPUの21ピンにトランジスタのベースを直結する。このとき、PPUの21番ピンは半田を吸い取り、基板に通電させない。思い切って足を切ってしまうのも効果があるらしい。

もちろん新たに用意したトランジスタを使用してもいい。

トランジスタの互換はこの辺(マイナーオーディオの部屋、トップページはこちら)を参考に。

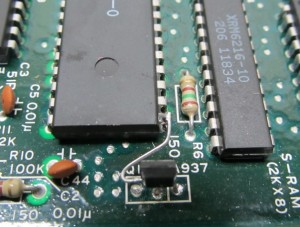

IMG_2410



新しいトランジスタを用意したならこんな感じでできるかと。

これでおわり。



compare



ドラクエでの比較。左が対策前。右が対策後。

くっきりした縦縞がぼんやりになった。ファミスタをプレイするとよりわかりやすかった。

完全に消える訳ではないが、薄くなるという意味ではなかなか効果があったのではないだろうか。



まだ縦縞が気になる方はこちらへどうぞ。

ファミカセの殻割り

ROMにゲームを焼いて自作ゲームなどを実機プレイするとか、メンテナンスのために開けたいだとか、ファミコンのゲームカートリッジを分解する機会があるかもしれない。

ところがファミカセは頑丈で、ちょっとやそっとじゃ開きやしない。しかし力をかけすぎると大切なソフトを破損しそうでこわい。

今回は何番煎じかわからないけどファミカセの殻割りについて。

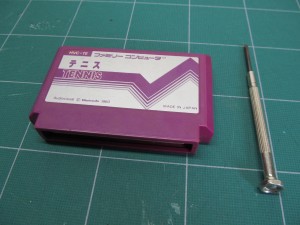

まず用意するのはマイナスドライバーだけ。鉄製の定規でもかまわない。

IMG_2390

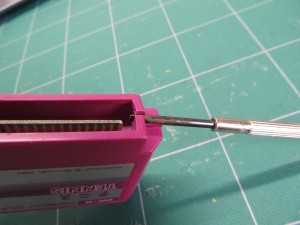

ファミカセを指でちょっと開き、ここにマイナスドライバーを噛ませる。

IMG_2394



そしてタイトルラベル側に倒す。バコンという音とともに爪が外れる。反対側も同様。

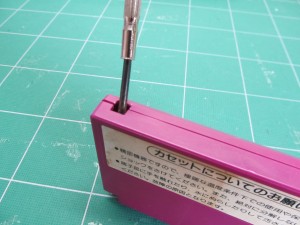

あとは手で広げるとソフト上面の爪も外れるのだが、心配ならば



IMG_2392



ここにドライバーを差し込んで、またソフトラベルがわに倒すと簡単に外れる。



IMG_2391

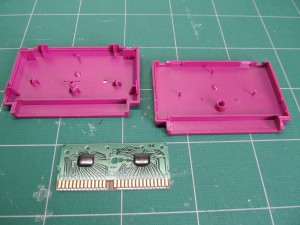

はずすとこんな感じ。テニスのROM容量は192KBitだったはず。つまりは24KBytesである。

左側がCHR ROMで右側がPRG ROM。





しかしみなさんはファミコンのカートリッジの中身はこんな感じを想像するのではないだろうか。

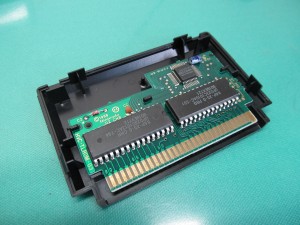

IMG_2396



基板上の小さなチップはMMC3B。
