RF接続の方法について

なにやら今時の若者はRF接続というものをしらないらしい。まったくけしからん話だ。

コンポジット出力のあるMSXとかスーパーファミコンとかPCエンジンコアグラフィックスとかならいいが、どうやって紅白ファミコンをテレビに繋ぐというのか。みんなどうやってファミコンで遊んでいるのか。怪しいFC互換機か?エミュレーターか?AVファミコンか!?

しかしそもそもファミコンで遊ばないという事実が浮上したのであった。なんということだ。

気を取り直してRF接続といこう。



まずRFって何って話なんだが、RFとは「Radio Frequency」の略である。まぁ高周波信号のことだ。

仕組みは映像信号をRFモジュレータでVHF帯のテレビ放送の1chもしくは2chと同じ形式にして、アンテナから来る放送電波に混ぜてテレビチューナーに入力するという具合。

当然だが信号はアナログテレビと同じ形式だ。従って、地上デジタル放送にしか対応していないハードディスクレコーダだとかテレビではつかえない。そういう場合はアナログチューナーを備えたアナログ時代のレコーダのアンテナ入力などに繋げばAV出力に変換してくれるさ。



んで、RF信号をどうやって放送電波に混ぜるかというと、このようなRFスイッチを用いる。

IMG_2198



これらはファミコンに付属しているRFスイッチ、HVC-003である。ちなみに左がFFマークなし、右がFFマーク有り。しかしそんなことはどうでもいい。

こいつの使い方は書いてある通りなんだが。まず、本体上面にアンテナから来る同軸ケーブルを繋ぐ。

次にチューナーに繋ぐ。

IMG_2202





残ったRCAプラグを機器のRF端子に繋ぐ

IMG_2203



これでおわり。

あとはチューナーの電源を入れて1chにチャンネルを回し、機器の電源を入れればいい。



おわり。







ところで私はファミコンについてきたRFスイッチじゃなくてこんなのを使ってる。

IMG_2201



RFスイッチUV。こいつなら同軸ケーブルを剥くなどというセコイことをしなくてもすぐ繋がる。UVってなんだろうな。Ultra Violetだろうか。まさかな。RFスイッチ紫外線とか意味不明だろう。

NUS-009、型番的にはニンテンドウ64の周辺機器らしいが、一応外箱にはN64マークだけでなくFFマークもSFCマークも並んでついていた。だがしかし64をRF接続したことなど一度もない。

つかそれ以前に64用のRFモジュレータ持ってないしな。





NEC PI-TG001

IMG_2197

見ての通り初代PCエンジン。



8bitらしからぬグラフィックが特徴。音楽もよくできたものが多い。

8bitマシンというとファミコンが思いつくだろうが、性能差はなかなかのものだ。

まずRAMだが、これはファミコンの4倍。VRAMはファミコンの2KBに対して64KB搭載。

同時発色数も25色に対して512色と圧倒的。

CPUはファミコンと同じMOS 6502互換のものを搭載しているが、PCエンジンでは7.16MHz動作ができた。



音源部についてはPCエンジンでは「波形メモリ6音又は波形メモリ4音+ノイズ2音」となっている。

ファミコンはよく言われるように「パルス波2音+三角波1音+ノイズ1音」。いずれもサンプリング音を発音できる。





ところで今時の中高生にPCエンジンって言って通じるものなのだろうか。

だいたいはナニソレで終わりそうだな。





動作は正常。

sugonoou





次回はファミコン関連かMSX2



Nintendo HVC-001



ご覧の通りファミコンである。

状態はかなりいい。ピカピカ。

IMG_2181



FFマークのある後期型ファミコンで、製造番号はHC5358690

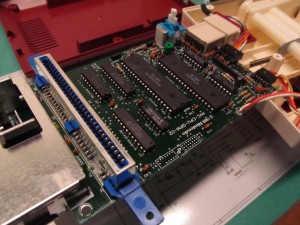

基板はHVC-CPU-GPM-02だった。

IMG_2188

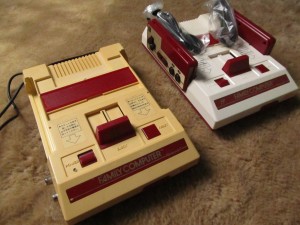

この色の差。

手前のファミコンの製造番号はH13690694。

FFマークと裏のVCIマークがない。

IMG_2182







今回のファミコンはもちろん動作も良好だった。

最近はあまりファミコンのジャンクを見ない気がする。そのうちディスクシステムもほしい。
